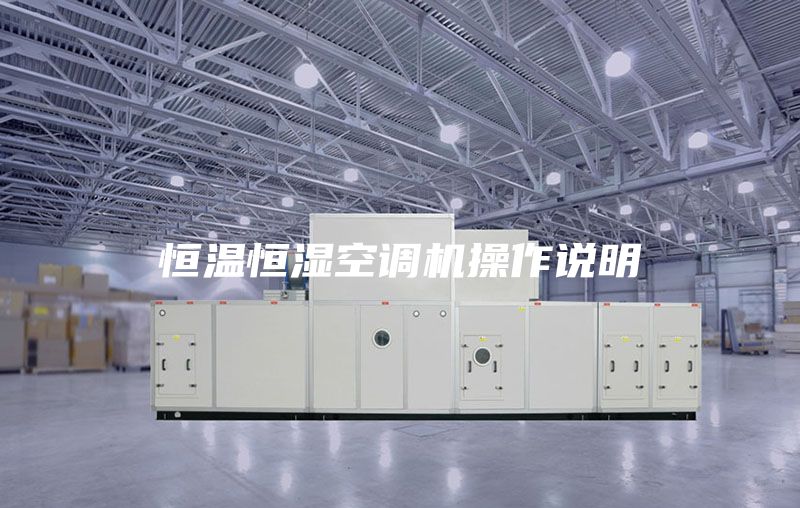

恒温恒湿空调机操作说明
使用说明
菜单中的通用元件的含义:
Left(左)键。向前翻屏。每按一次都会使菜单按指定顺序向前翻一页。
Right(右)键。向后翻屏。每按一次都会使菜单按指定顺序向后翻一页。
Return(返回)键。返回主画面。不管在任何菜单里,只要按一下该键,屏幕就会显示主画面。
Keypad(键盘)。当需要输入时使用,为方便输入采用了大按钮,多页切换。
注:每一个需要输入的数字在键入数值后必须按“Enter”确认后才能输入。
七大功能介绍:
一、主画面及主菜单
A1、主画面
运行/
运行/停止按钮。
本地/远程选择
本说明书中的数字只是显示该参数有效数字的位数,在实际显示中可能会有不同。
说明:在本系统中,所有按钮上的说明文字均表示当前状态,按一下键之后会切换状态。如上例中,开机/停机按钮在显示的提示字符为“停机”,则按一下该键后切换到“运行”状态。
A2、主菜单
说明:设定菜单需要输入密码。包括设定温、湿度;机组定时开停时间;显示机组运行时间等。(用户名:USER,密码:9394)
参数菜单需要输入密码。此菜单为工厂专用菜单,用户请不要随意更改,以免造成不必要的损失。
状态菜单包括主控制器输入/输出点列表,温、湿度历史曲线。
报警菜单记录报警输入接点的触发及复位时间。
信息菜单显示程序版本。
默认值菜单是控制器第一次上电时用于设置主要运行参数,用户请不要随意操作。
二、设定菜单
B1、温、湿度设定
每一天的定时使能键,当前状态为允许,即当天机组在设定的启动时间开机,在设定的停机时间停止。B2、机组定时开停
每一天的定时使能键,当前状态为允许,即当天机组在设定的启动时间开机,在设定的停机时间停止。
定时功能的使能键,只有设为“定时启用”
定时功能的使能键,只有设为“定时启用”才能使用定时功能。
B4、机组运行时间
时间复位键。持续按下5
时间复位键。持续按下5秒后运行时间清零。
三、参数菜单
D1、输入点状态
说明:跟在每一个输入点后面的指示灯红色表示输入点断开;绿色表示输入点闭合。
主控制器的输入/输出点的定义请参看附表。
D2、输出点状态
蒸汽加湿量、冷水阀输出百分比说明:蒸汽加湿量在菜单中为一个百分比数。
蒸汽加湿量、冷水阀输出百分比
D3、温湿度变化曲线
D4、PLC时间设定
五、报警菜单
E1、报警记录
说明:若发生故障报警,必须按一下本屏菜单的“复位故障”键才能使报警信息复位。否则,即使输入的报警接点已复位,控制器还会认为故障未消除。
六、信息菜单
F1、版本信息
七、默认值菜单
G1、默认参数
